LAMINAM岩板幕墙技术方案

时间:2021-09-22浏览次数:126

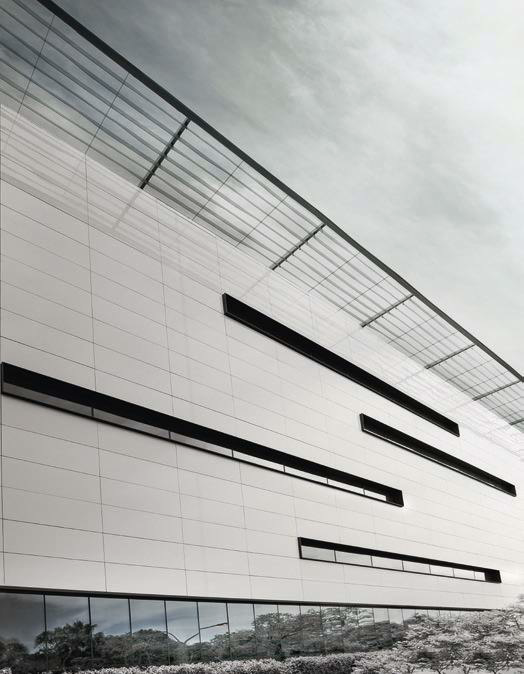

岩板幕墙技术的应用场景

1. 标准建筑外墙,常规挂装方案可应用在住宅式建筑、中高层 建筑的通风外墙系统中使用。

2. 建筑幕墙,商业建筑的幕墙系统。




一、单元框架式技术方案




单元体式挂装系统介绍

该挂装方式,需要通过铝型材框架系统与板材进行复合加工,形成板材单元体。通过连接件等结构来完成安装。单元体式可在工厂进行系统化生产,可保证产品质量,确保工期的连续性,和精 准度。现场可进行快速精准的安装。


使用此挂装方案,适应于Laminam3+\5+等型号的板材, 1000x3000mm、1200x3000mm 和 1620x3240mm均可使用。

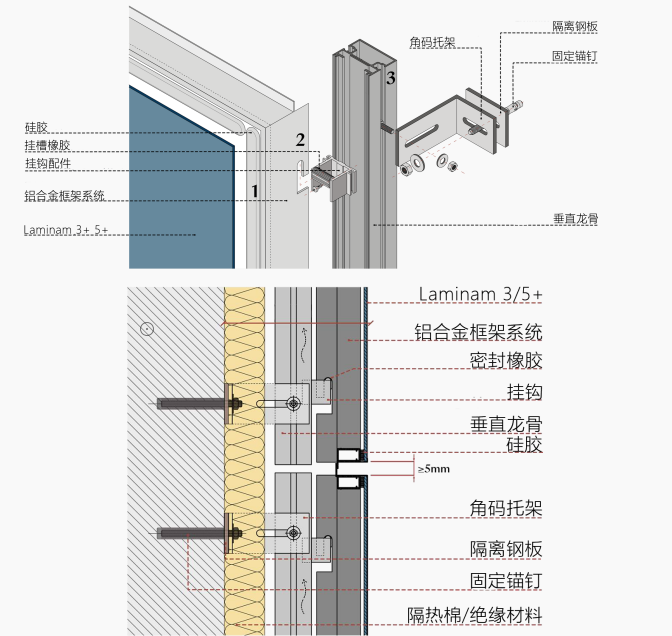

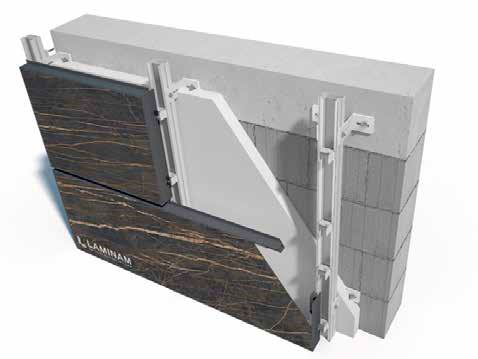

单元体式系统结构说明

系统设计:通过对现场复尺来获取生产列表、框架尺寸,在工厂完成板材切割、型材生产、复合、排版等工作。

框架系统:铝型材框架系统,由框架型材通过特定组角配件、横撑结构来完成组装生产,复合过程中通过缓冲胶条和硅胶完成。单元框架支持单点式维修拆卸。

现场施工:通过框架单元体可进行水平、 垂直安装,现场通过调平横向龙骨、框架打点、水平、垂直调平等步骤来完成安装。





二.单元扣板式技术方案




单元扣板式系统介绍

此方案与玻璃式幕墙安装类似,由铝型材结构、连接装置、岩板、幕墙硅胶组合而成。所选型材与连接装置的规格需要根据项目对风阻、冲击力等数值的要求来设计基础材料。根据幕墙排水、保温、隔音等要求对结构进行调整。在板材中可加入增强复合材料, 比如使用蜂窝铝、泡沫铝等材料,来提高高负载要求的冲击力和风阻。

使用此挂装方案,适应于Laminam 12\20+等型号的板材, 1000x3000mm、1200x3000mm 和 1620x3240mm均可使用。

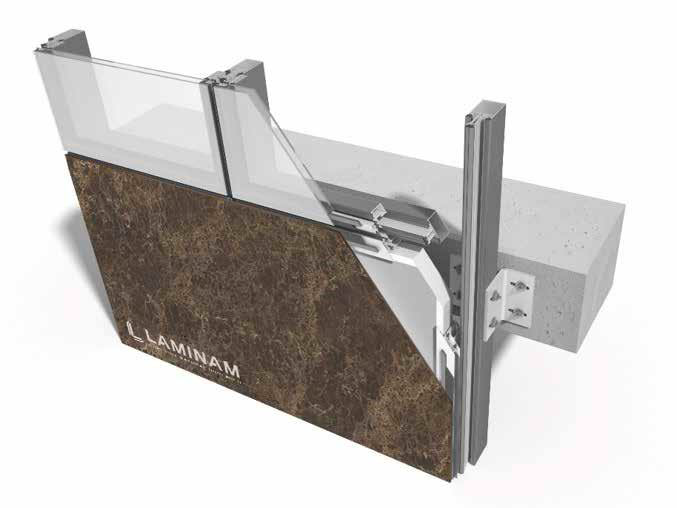

单元扣板式系统结构说明

系统设计:根据建筑结构,设计生产单元尺寸清单,垂直结构用于承重,将单元体固定到垂直结构中,形成单元体。也可使用成熟的幕墙方案,或针对性设计框架。



承重结构:将垂直结构与水泥结构通过固定装置连接,水平支架与紧固配件与垂直结构连接固定在一起。根据排版布局来确定结构体安装布局。


现场施工:安装方式与传统幕墙类似,可 根据设计进行水平或垂直布局安装。安装后在对内部进行密封。


三、施工项目

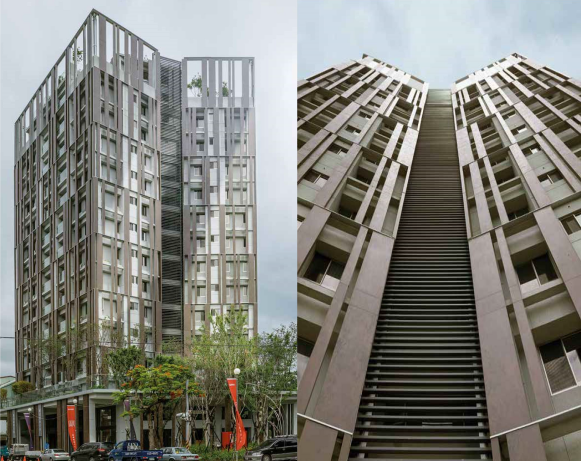

项目名称:商业综合体

技术方案:单元框架系统

施工年份:2014年

项目地址:台湾

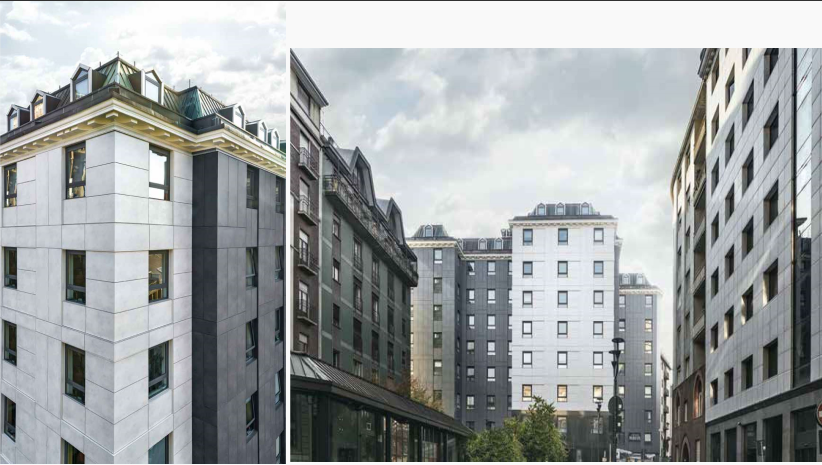

项目名称:商业办公楼

技术方案:单元框架系统

施工年份:2015年

项目地址:意大利

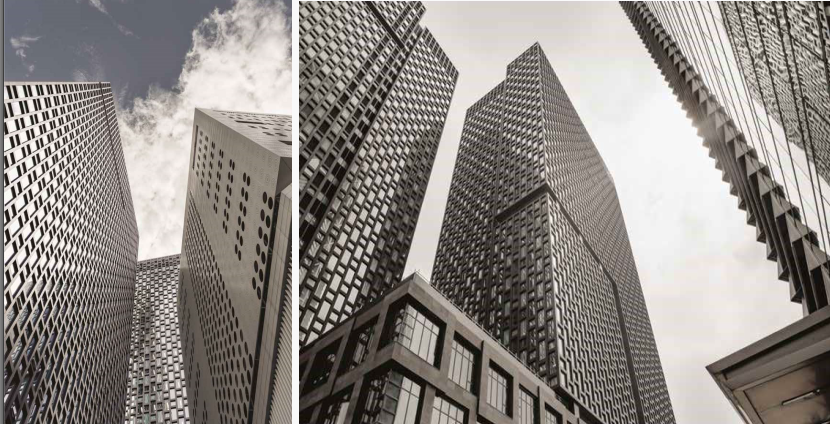

项目名称:龚平办公广场

技术方案:单元框架系统

施工年份:2018年

项目地址:韩国


项目名称:Fluxmans Building

技术方案:单元框架系统

施工年份:2014年

项目地址:南非

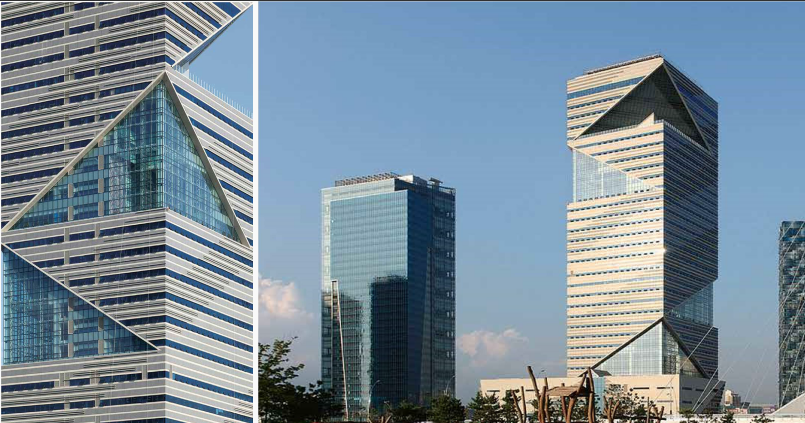

项目名称:I-Tower

技术方案:单元扣板系统

施工年份:2012年

项目地址:韩国

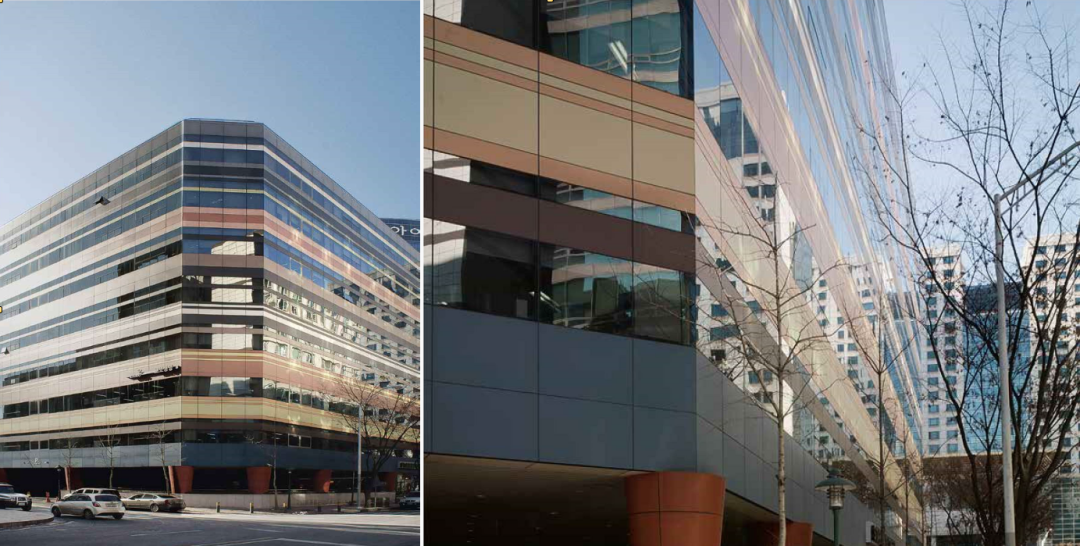

项目名称:Commercial Building

技术方案:单元扣板系统

施工年份:2010年

项目地址:韩国
